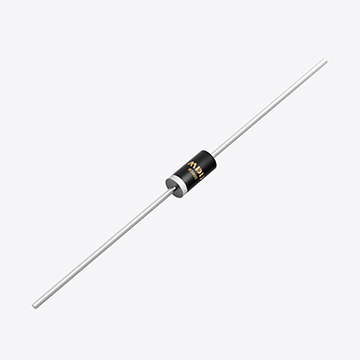

一、結電容的本質
結電容來源于二極管 PN 結的耗盡層。當二極管處于反向偏置時，PN 結相當于一個電容器，其電容值與偏置電壓、摻雜濃度和結面積相關。公式大致為：
Cj ≈ ε × A / W
其中，A 為結面積，W 為耗盡層寬度。電壓越高，耗盡層越寬，電容越小。因此，結電容通常是一個與電壓相關的非線性參數。
二、結電容對高頻電路速度的影響
限制開關速度
在高頻電源或脈沖電路中，器件需要快速從導通切換到截止。此時結電容必須充放電，每一次切換都會消耗額外能量，并延緩電壓上升/下降時間。結電容越大，電路速度越慢。
增加開關損耗
高頻應用（如數百 kHz ~ MHz 的開關電源）中，結電容充放電損耗不可忽略。功耗大致與 Cj × V2 × f 成正比。當頻率和電壓都較高時，這部分損耗可能接近導通損耗。
引入過沖與振蕩
在高速電路中，結電容與 PCB 走線寄生電感共同形成 LC 諧振，可能導致過沖、振鈴，甚至 EMI 問題，嚴重時會影響電路穩定性。
三、結電容對信號完整性的影響
高頻信號失真
對于射頻（RF）、高速數字接口等電路，信號上升沿往往在納秒級。如果二極管結電容過大，就會像一個低通濾波器，導致信號邊沿變緩、波形失真。
阻抗匹配破壞
在傳輸線上，結電容相當于一個額外負載，會改變局部阻抗。如果不做匹配處理，容易產生反射，影響信號完整性。
串擾與耦合
當多個高速信號通道并排布線時，結電容過大的器件會增加耦合效應，導致通道間的串擾問題。
四、如何降低結電容的不利影響？
選型優化
高頻場景優先選擇 低結電容二極管（如小信號開關二極管、肖特基二極管、專用 ESD 保護二極管）。
在高速信號鏈路中，應盡量使用結電容 <1 pF 的器件。
電路補償
在某些場景中，可以通過串聯電阻或 RC 網絡來抑制結電容引起的振鈴。
對于信號完整性要求較高的線路，可采用匹配電阻。
PCB 布局優化
縮短高頻走線，降低寄生電感，避免與結電容形成強耦合。
保護器件盡量靠近接口，減少走線長度引發的附加電容。
頻率與電壓權衡
在實際設計中，器件選型往往需要在耐壓與結電容之間平衡。通常，耐壓越高，結電容也越大，這需要根據電路的電壓等級和頻率進行綜合判斷。
五、FAE 視角下的總結
從 FAE 的經驗來看，很多客戶遇到“高頻不穩定、波形失真或 EMI 超標”時，往往第一時間懷疑控制芯片或布局問題，而忽略了二極管本身的結電容效應。事實上，結電容過大不僅限制電路速度，還可能破壞信號完整性。
因此，在高頻設計中，不能只看二極管的耐壓和電流參數，還必須結合結電容指標進行綜合評估。如果器件的結電容已經成為瓶頸，F(xiàn)AE 的建議通常是：換用低結電容型號，優化布局，或在系統級增加補償設計。唯有同時兼顧電氣與熱、信號完整性，才能確保高頻應用下的電路可靠穩定。
